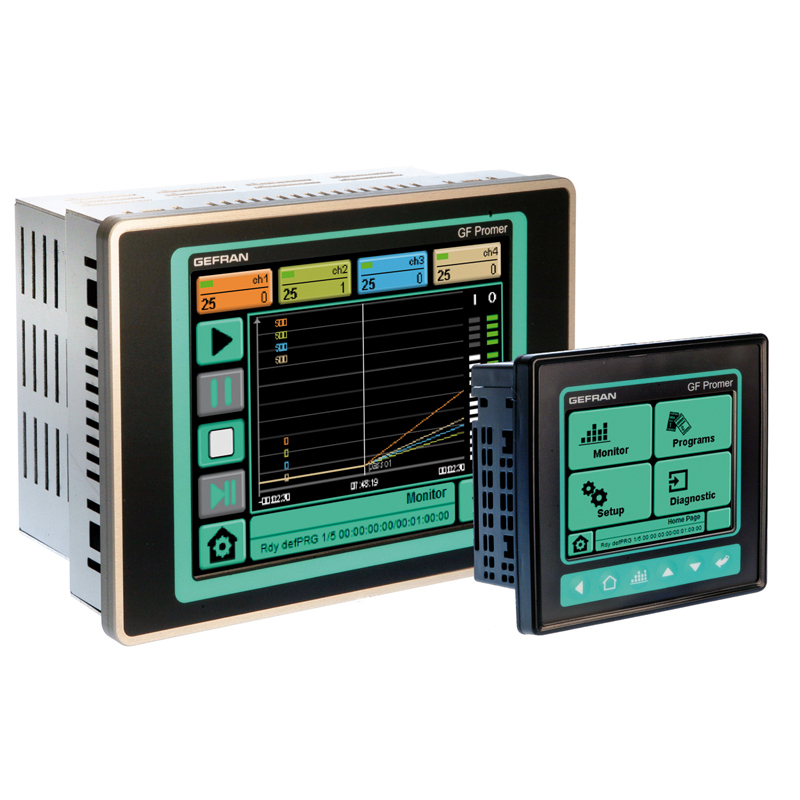

GEFRAN控制器-可編程單元 Multifunction Models GF_PROMER PID Controller Programmer, 1/16 DIN

Overview

GF_PROMER是一個時變設定值編程器，4回路控制器、圖形趨勢和條形圖顯示、數據保存功能所有的在一個設備上。
用戶界面，基于一個LCD TFT (3.5” 和 5.7”)彩色觸摸屏，使用非常簡單。
配置菜單被確認通過按鍵和圖表，可立即訪問程序工作區創建畫面。
每個程序通過號碼和名稱識別，基時可定義溫為天/時，時/分,分/秒，不同的開始和停止策略。另外，可以設置許多可重復循環的程序。程序是簡單的可滾動列表格式可直接在屏上選擇。
步按同樣的方法配置號碼和名稱，多達4設定值用于4可用回路，選定的程序步在基時內持續。
周期性的重復順控中的連續步的可以很容易地創建。為了促進和加速編程有復制、刪除、添加功能給步和程序。
當一個程序被創建，它可立即以趨勢形式顯示來直觀的顯示程序的正確性。
運行程序可用從程序列表中選擇（從屏幕或數字量輸入）并且監控畫面會自動調出，其上控制所有主要的過程數據。監控畫面被分成兩個以趨勢形式同時顯示的部分，控制變量（在屏幕左側）的趨勢和程序設定點（在右側）。
數據在畫面中心實時顯示。
畫面頂部顯示基本數據程序名稱和運行情況加上已過和剩余時間。監控畫面適用于任何需要顯示的時間：運行中按鈕讓你顯示/隱藏趨勢跟蹤。
使能輸入和事件輸出的情況被形象的顯示對于正在運行的每一步，步的名字或號碼突顯在畫面上。
環路設計是獨立的并且每個值可以在圖型和柱形圖上顯示。
抑制區功能，每個回路的每一步可獨立設定不同值，核對公差定義“窗口”的變量趨勢范圍，如果超過最大偏差，阻止程序執行。
條形圖顯示畫面的通道提供直接數據在模擬量指示器上，不同的顏色區分加熱和冷卻階段，及測量值和設定值的偏差；同時一個特殊的條形圖顯示輸出功率級別。
這些畫面同樣可通過按鈕修改應用，哪一個顯示區是自由的，從1到4.
根據所要求條件，每個區的手動設定值、電源功率及PID值可在畫面上配置。
GF_PROMER提供完整的報警控制，識別功能，不同密碼等級的電氣保護應用，通過U盤可保存歷史參數、程序和設定。
“分布式”控制架構選項使得GF_PROMER 多樣、靈活，適應設備的各種性能和模塊化的要求。

控制
先進的控制算法提供卓越的過程變量管理。多種可用的控制類型：ON/OFF, P, PI, PID 僅控制加熱或冷卻和PID即控制加熱又控制冷卻.
另外：冷卻動作可被設定通過指定使用的冷卻介質：空氣、油、水。
大部分過程參數的計算非常快速和有效的由于使用精致的自動調諧程序。先進的調諧使你在任何情況下給出最好的PID參數。

報警
每個區2個報警設定點（最小和最大）。每個報警，你可選擇：
- 指派控制變量
- 設定值
- 滯后值
- 5屬性（閥值、禁用開關、標準/ 對稱、絕對值/偏差、直接/相反）
你可設置LBA, HB, SBR報警：報警觸發顯示報警圖標并顯示在報警畫面上。
