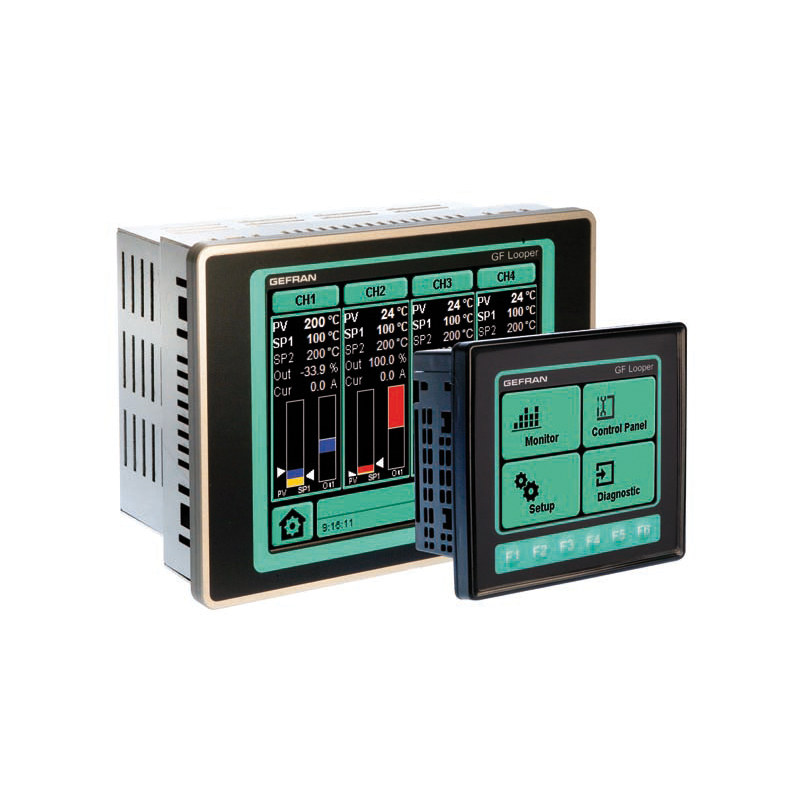

GEFRAN控制器-可編程單元 Multifunction Models GF_LOOPER PID Controller 16 loops

Overview

GF_LOOPER是一個先進的多流道系統控制器提供16個區配置，帶有完整和好用功能的各種應用。操作界面基于一個TFT液晶彩色觸摸屏，3.5” 和 5.7”,易用性設計。
工作和配置畫面被認同通過提供立即訪問選定功能的直觀圖示鍵。預置密碼等級，兼容操作員權限，保證控制訪問功能。
監視畫面提供所有區的完整視圖，每個區各自的PV、 SP,輸出功率及主報警狀態等級。所有的控制區可被切換為ON或OFF通過單獨的按鈕，所有的設定點可以被同時更改同樣的工程量通過兩個上/下鍵。
選擇單區畫面，顯示該區所有參數狀態，PV和SP用不同的顏色和條形圖用于直觀指示變化和功率百分百。
一個圖標時時標志區狀態和任何故障情況，例如輸入開路、短路、部分或全部負載斷路。
如果密碼等級是共用的，SP、報警閥值、自動/手動狀態和該區ON/OFF開關可在該畫面更改。許多畫面可以從觸摸屏上直接選擇，3.5”型號，也有6個帶有反饋的機械按鍵。
可命名和保存全部工作參數的配方用于所有區，提供快捷簡單的設備管理，設置各種流程和保證所有時間無誤的操作。
報警顯示在帶有清除信息、確認及復位鍵的特定畫面上。
5個密碼提供不同的保護等級，涵蓋提供訪問所有參數的最大保護等級（僅允許活動的設定點改變）。
參數保存畫面讓你保存工作參數和硬件配置參數到其相應文件里。保存配置參數，簡化了帶Hot Swp功能的I/O模塊的更換。
趨勢顯示畫面顯示控制變量的趨勢，各種顏色和在持續畫面上縮放，可配置采樣時間，數據以CSV格式保存到U盤上。
由按鍵激活自整定和自動調諧功能，每個區最佳控制參數的選擇變得更容易。GF_LOOPER診斷一直顯示任何危險的工業條件，如輸入的中斷或短路、部分或全部負載斷路畫面報警和物理輸出。
控制任何通信中斷的Modbus RTU串口通信信號。
GF_LOOPER通過以太網、RS485和 USB接口連接其他控制系統、數據存儲系統和管理者。
可用協議：Modbus RTU (主站), Modbus TCP, Profibus DP.
下面的功能可被激活用于熱流道的特殊應用：軟啟動，控制固態繼電器快速連續接通和特殊診斷去檢測功率供應無變化和輸入斷路，可連續提供平均功率計算在操作的最后5分鐘里。
控制器
先進的控制算法提供卓越的過程變量管理。多種可用的控制類型：ON/OFF, P, PI, PID 僅控制加熱或冷卻和PID即控制加熱又控制冷卻。另外：冷卻動作可被設定通過指定使用的冷卻介質：空氣、油、水。大部分過程參數的計算非常快速和有效的由于使用精致的自動調諧程序。先進的調諧使你在任何情況下給出最好的PID參數。

報警
每區兩個報警閥值（最小和最大）。每個報警，你可選擇：
- 指派控制變量
- 閥值
- 滯后值
- 5個屬性（閥值、禁用開關、標準/ 對稱、絕對值/偏差、直接/相反）
LBA, HB, SBR報警可被設定；通過LED在屏幕上顯示觸發的報警。
