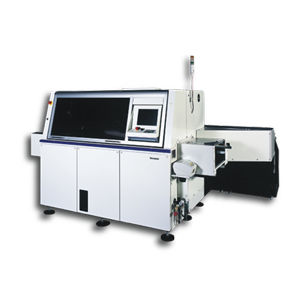

PANASONIC 銷插入機 RG131

產品介紹

RG131是一臺高密度徑向?qū)Ь€組件插入機，帶有導針系統，以14400 cph（0.25s/組件）的速度提供穩定、高密度的插入。 這臺通孔機可以插入間距為2.5毫米、5.0毫米或7.5毫米的元件，可以輸入40或80個元件--元件范圍廣，占地面積小，擁有成本低。 完全的自動恢復功能可以糾正插入錯誤，而部件排氣檢測系統可以主動補充部件，促進持續的生產力。 主要特點 4個插入方向（0°, 90°, -90°, 180°）。 在一個共同的平臺上有廣泛的間距，包括2.5/5.0/7.5和10毫米的間距--消除了10毫米間距部件插入后手動放置的需要 自動恢復和部件排氣檢測 增強的可編程T-Clinch技術通過消除底部布局的短路，確保無干擾插入 部件范圍廣，直徑可達18毫米（?）。 PCB尺寸（毫米） - 長50毫米x寬50毫米至長508毫米x寬381毫米 最大速度* - 0.25秒/元件至0.6秒/元件 [*1] 元件輸入數量 - 40 適用組件 - 間距2.5毫米，5.0毫米，7.5毫米，10.0毫米 高度Hn=最大。26 mm 直徑 D=Max.18毫米 電阻器，電解電容，陶瓷電容，LED，晶體管，濾波器，電阻網絡 PCB交換時間 - ~2s至約4s（室溫20℃）。 插入方向 - 4個方向（0°，90°，-90°，180°) 電源 * - 3相交流電200伏，3.5千伏安 [*2] 氣源 - 0.5 MPa, 80 L/min (A.N.R.) 尺寸（毫米） - 寬3,200 x 深2,417 x 高1,620 [*3]
