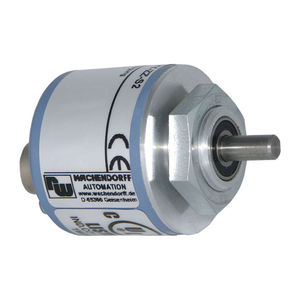

增量實心軸編碼器, 光學, WDG 40S
螺紋法蘭：?40mm
軸：?6mm，
防護等級：多達整體IP67
多達2500 ppr，
波形：方波
特點
? 外徑很小且堅固經濟的編碼器
? 簡易的螺紋安裝
? 防護等級達IP67，主軸密封IP65
? 可選擇：整體防護達IP67的型號, 工作溫度-40 °C~ +80 °C的型號
產品詳細說明
法蘭
螺紋法蘭
每圈最大脈沖數/PPR
最大2500 PPR
外殼
? 40 mm
aluminum, powder coated
軸徑
? 6 mm
軸長: 13 mm
軸允許最大負載徑向: 80 N
軸允許最大負載軸向: 50 N
最大運行速度
12000 rpm
輸出電路
TTL
TTL, RS422 兼容., 帶反相
HTL
HTL, 帶反相
輸出頻率
TTL ≤ 2500 ppr, max. 200 kHz
HTL ≤ 2500 ppr, max. 200 kHz
供電電壓
4.75 VDC ~ 5.5 VDC
消耗電流: typ. 70 mA
10 VDC ~ 30 VDC
消耗電流: typ. 70 mA
工作溫度
-20°C ~ +80°C
防護等級
外殼: IP65, IP67; 主軸密封: IP65; K1: IP40
