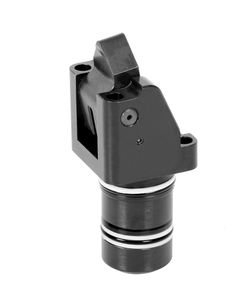

ROEMHELD雙效液壓鉸接法蘭 / 單作用 B1.829

其他特性:雙效, 單作用產

帶扁平夾緊杠桿的鉸鏈夾緊

優勢

● 最小尺寸 ● 部分浸入體

● 無管安裝 ● 夾具不受阻礙的裝卸
● 無側負荷的工件
夾緊 ● 扁平夾緊桿可以旋轉成小凹槽
● 長 適用于工件的夾緊桿（空白）
● 夾緊桿位置的氣動控制（標準只有雙作用）
● 活塞桿金屬刮刀邊緣
● 安裝位置：任何

帶扁平夾緊桿的鉸鏈夾緊是用于油夾具的緊湊型液壓夾緊元件 通過鉆孔通道供應。 由于所需空間最小，帶扁平夾緊桿的鉸鏈夾緊特別適合用于安裝液壓夾緊元件的空間很小的夾具。 扁平夾緊桿允許加工僅高于夾緊點幾毫米的表面。
雙作用版本對于時間和循環依賴的安裝具有優勢，因為回程是在精確定義的時間內執行的，并且可以監控夾緊桿的氣動位置。

典型應用包括：
? 多個夾緊夾具與許多緊密布置的工件
? 臥式和立式加工中心中的旋轉分位夾具
?

帶氣動位置監控的裝配線，
單作用或雙作用
最大工作壓力 250bar 最大夾緊力：2,5-12 千牛
頓活塞直徑：16-36 毫米
夾緊高度：23 + 1,5 /-1,2.. 41 + 2,8 /-2,3 毫米
夾緊范圍：± 1,5-3 毫米
