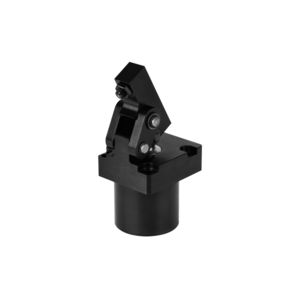

ROEMHELD雙效液壓鉸接法蘭 B1.8268

其他特性:雙效

鉸鏈夾具 70 巴

優點
● 低壓范圍內的夾緊力高
● 夾緊時間非常短（最小 0.5 秒）
● 標準油門閥，易于從頂部調節
● 緊湊型設計部分凹陷
● 杠桿螺栓滑動軸承
● 3 夾緊方向可選
● 無需側負荷即可進行
夾緊 ● 夾緊桿可旋轉成小凹槽
● 可適應工件輪廓的長夾緊桿
● 金屬刮板邊緣保護的 FKM 刮板
● 位置監控作為附件提供
● 安裝位置：任何

液壓鉸鏈夾具均可 用于夾緊工件，當必須保持夾緊區域沒有帶和夾緊部件，以便不受限制地裝載和卸載工件。 工件中的夾緊凹槽比夾緊桿寬一點，足以作為夾緊表面。 特殊的運動學可以實現夾緊，而不需要對變形非常敏感的工件的側負荷。 該系列工作壓力為 70 bar，設計用于直接連接機床的低壓液壓系統。
結合可選的氣動或電氣位置監控功能，鉸鏈夾具特別適用于：
? 循環時間極短的自動制造系統 ?
通過搬運系統對工件進行夾緊夾具
? 傳輸線
? 用于電機、齒輪的測試系統 和軸
? 裝配線
?

帶油門閥
金屬雨刷邊緣和可選位置監控
雙作用
最大工作壓力 70 巴
最大夾緊力：2,6-12,1 千牛頓
最大夾緊力：2.1-4.1 毫米
ADM 流量：16-150 立方米/秒
