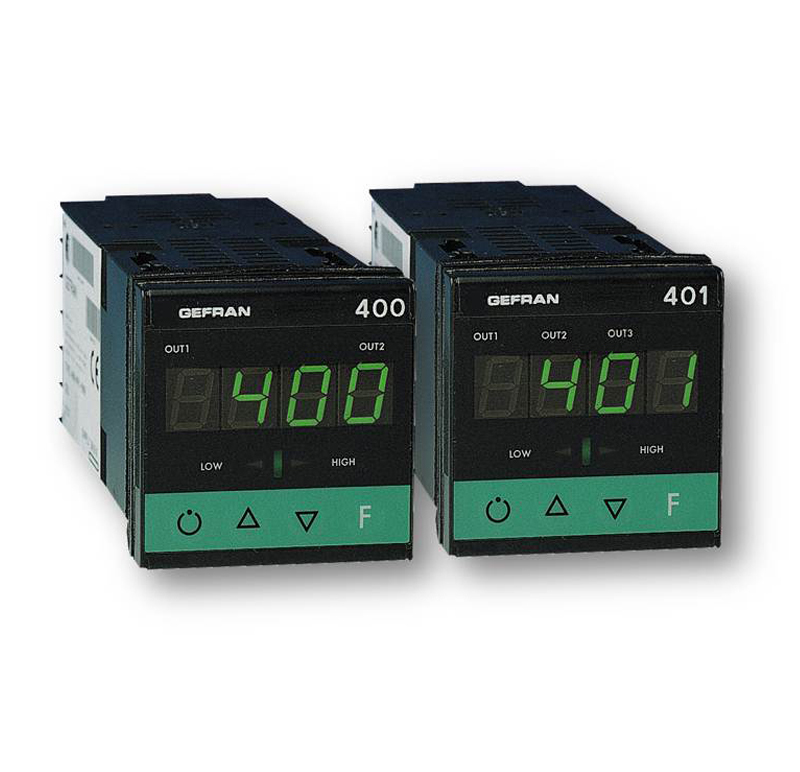

GEFRAN控制器-可編程單元 Basic models 400-401 PID Controller, 1/16 DIN

微處理器控制器，外形48x48 (1/16 DIN)，使用SMT制造。

儀表提供完整操作界面，由聚碳酸酯膜確保IP65等級面板保護。它有4鍵，4數字顯示，400型有2LED指示燈，401型有3LED指示燈和3LED光柱。主輸入的過程變量是通用的，提供連接許多傳感器的可能性：

J, K, R, S, T, B, E, N型熱電偶

熱電阻PT100 3線

熱敏電阻PTC

線性輸入：0...60mV, 12...60mV, 0...20mA, 4...20mA, 0...10V, 2...10V

輸入類型可由面板鍵選擇，無需外部分流器或適配器。

401型有輔助輸入，接50mAac電流互感器監控負載電流。

它能在電流互感器輸入上設置報警點，檢查可能負載故障。

 儀表有2（401型有3個）繼電器(5A/250Vac, cosφ=1)或靜態(10Vdc/30mA)輸出，有加熱，冷卻或加熱/冷卻雙重功能，和報警功能。

儀表的編程步驟由功能塊的參數組來完成（CFG是控制參數，Inp是輸入，Out是輸出等）。選擇簡單菜單也能進入最常用的參數。

為使配置簡單化，有PC程序工具，包括Windows菜單驅動配置程序和連接儀表的必要電纜（技術資料cod. 80021)。

配置個人軟件保護代碼（密碼保護）能用于限制編輯和顯示配置參數的等級。

• 面板通用輸入配置

• 額定條件下準確度好于0,2% f.s

• 偏差光柱顯示

• 控制輸出：繼電器或邏輯，帶加熱/冷卻功能

• 可配置報警功能（高達3不同報警點）

• 自調整，自動調整，軟啟動，手動、自動功能

• 可從串行線配置儀表

• 輔助輸
