MAGTROL 實驗室測試系統 CTS Series

產品介紹

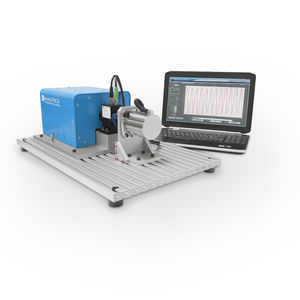

產品描述 Magtrol 的齒輪測試系統是一個獨立的測試系統，旨在控制和測量齒輪扭矩，齒輪扭矩和摩擦扭矩。 測試系統包括一個精密齒輪電機，一個 TS 系列扭矩傳感器，集成了一個 5 000 脈沖編碼器。 CTS 100 至 CTS 102 具有內置的安全離合器，以避免在不使用時處理不當的系統過載。 齒輪電機以 1 至 10 轉的低速驅動 MUT（測試電機）（CTS 103 和 CTS 104 分別為 8 轉），同時獲得與角度位置相關的齒輪扭矩。 扭矩測量范圍可達 1 納米（取決于所選扭矩傳感器），精度為 ± 0.1 毫尼米（適用于 TS 100 — 50 毫尼米和 TS 101 — 100 毫尼米）。 可執行軟件控制系統并顯示獲取的數據。 該器件提供精確的齒輪扭矩峰值測量，并顯示 X-Y 或極性圖以及 FFT 分析。 該軟件允許存儲測量數據，并通過疊加多達 5 個圖形來提供性能數據的比較。 光標可用于從測量點讀取準確的值。 測量參數可以保存為文本文件 TXT。 為了獲得更好的精度和功能控制，該軟件包括一個零偏移調節程序，該程序可在整個轉彎中檢查傳感器信號（測試樣品 MUT 未連接到系統）。
