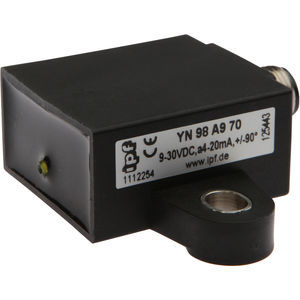

IPF 單軸測斜儀 YN98A970

產品介紹

傳感器傾斜度，75x53x22mm，-90-90°，9-30V DC，-40-85°C，4-20mA，連接器M12，PA 6.6（合成）。 傾角傳感器 - 傾角傳感器 旋轉編碼器是一種將旋轉運動轉換為數字輸出信號的裝置，可以在后續的評估電子裝置上進行處理。我們所有的編碼器都是根據光學掃描的原理來操作的。在設備內部有一個脈沖盤，上面有一個獨特的（絕對的）或重復的（增量的）線型刻度，由光學系統掃描，這取決于編碼器。編碼器軸的轉動導致脈沖盤的旋轉，從而導致光學系統的相應采樣信號。這最終由一個集成的電子裝置在編碼器特定的輸出信號中實現（例如，多圈，RS422等）。為了在許多應用中進行專業安裝，使用了軸聯接器或用于安裝支架或法蘭的彈性底座。此外，編碼器軸可以配備不同設計和尺寸的測量輪或小齒輪。典型的應用包括折彎機的角度測量、皮帶系統的長度測量或卷繞系統的速度測量。 電氣特性 電源范圍（DC） 9 - 30V 銷釘的數量 4 電氣連接類型 連接器M12 可編程 無 下方的通信接口處 無 空載電流 35mA 模擬輸出的類型 4 mA ... 20 mA 短路保護 無 反向極性保護 無 評價 Z-Achse 機械特征 傾斜角度 -90 - 90° 傳感器寬度 22,5毫米 傳感器長度 52,8mm 電纜進線 無
