EWO 壓縮空氣式過濾器 vma

產品介紹

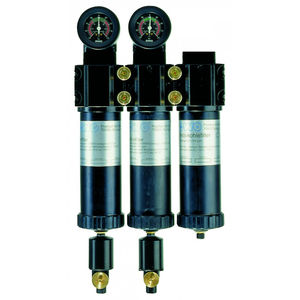

最嚴苛條件要求下的壓縮氣體處理 采用標準過濾器進行壓縮空氣的凈化此項在許多情況下是遠遠不能滿足需求的。 在這種情形下，過濾器系統V-M-A，應用于單個部件或組合，提供了能滿足一切要求的過濾器，包括用于氣動工具的清潔壓縮空氣到無味的可供呼吸的處理過的空氣。 V-M-A 通用組件系統 由此組裝的結構件可用尺寸I和II直接進行法蘭安裝。結構件有2個尺寸，過濾組件有6個尺寸。接頭螺紋尺寸從G1/4到G2，遵循DIN-ISO228標準。結構件和濾杯用鋁制成，表面噴塑或電鍍，不易腐蝕，造型美觀，易于清潔。 差壓計可標識過濾器內的壓力下降。當壓力下降超過0.6bar（紅色區域）時，我們建議更換濾芯。完全利用過濾器的使用壽命可省錢，適時更換可減少能源浪費。壓力表可安裝在前后易讀取的地方。（雙刻度） 安裝支架的配套工具作為附件，用于安裝單個部件和組合部件。 濾芯 用于各種尺寸的過濾器由相同尺寸的三種不同濾芯組成。 全自動排水閥作為初級過濾器和微顆粒過濾器的標配。外置安裝，方便維修。最小工作壓力4bar。 手動排水閥作為活性碳過濾器中的標配，以一個泄放螺絲進行安裝，以不殘留冷凝水為要求。 單個部件 預過濾器，微過濾器，活性炭過濾器。 V-M-A系列范圍的單個尺寸和連接螺紋的結構如下：二個不同尺寸的結構件可與二個或四個不同濾杯長度相配。它們組成6種不同的常用尺寸或元件尺寸。對每個尺寸，可有二種不同接頭螺紋（小尺寸的有3種），因此組成一個總計13種不同的單個部件或組合部件。 組合 預過濾器-微顆粒過濾器 微顆粒過濾器-活性碳過濾器 預過濾器-微顆粒過濾器-活性碳過濾器 用螺絲和螺母將4個螺紋套管同尺寸I和II中的零件連接進行法蘭安裝），安裝的工作順序如下： ? 將第1個部件放置在桌上，法蘭面朝上；. ? 將密封圈和4個螺母插入適當位置的凹槽； ? 將下一個部件的法蘭面朝下進行安裝； ? 一次裝一個錐形套筒，將螺絲擰緊； ? 將所有螺絲交叉緊固。 操作:為了保護差壓計，在安裝后必須慢慢地充壓，以便壓力均衡。 濾芯 每種尺寸的過濾器有3個樣式不同但尺寸相同的濾芯： V 預過濾器濾芯 – 熱壓聚乙烯，主要用于過濾固體物質。 M 微顆粒濾芯 – 硼硅酸鹽玻璃微纖維，主要用于懸浮顆粒的吸收。 A 活性碳濾芯 – 用于吸附油蒸汽。 由于初級過濾器和微顆粒過濾器或活性碳過濾器的流向不同，當調換濾芯或重裝過濾器時必須引起注意。根據污染程度，過濾器使用壽命約為2000工作時，建議壓力跌落到0.6bar時進行更換。我們建議規定值為10%-80%的流量。
